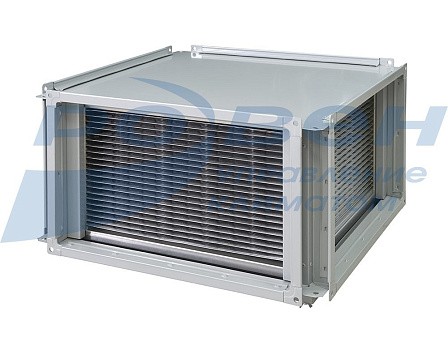

Пластинчатый рекуператор RVP-RPX
Описание
- Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях
Конструктив
- Корпус рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки в канальную систему вентиляции
- Поверхность теплообмена рекуператоров представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2 мм
- В холодный период года на пластинах рекуператора может образовываться некоторое количество конденсата, которое отводится через специальные штуцеры и гидрозатворы
- Съемная крышка рекуператора конструктивно имеет наиболее низкую точку, предусмотренную для выпуска конденсата. Прилагающийся в комплекте штуцер для слива конденсата необходимо разместить в данной точке (после монтажа рекуператора), просверлив отверстие под его установку
Условия эксплуатации
- Температура окружающей среды от -30°С до +40°С
Габаритные и присоединительные размеры рекуператоров
|
Модель |
Размеры, мм |
Масса, кг |
|||||||
|
L |
H |
L1 |
H1 |
L2 |
H2 |
L3 |
ØD |
||
|
RVP-RPX 40-20 |
400 |
200 |
422 |
222 |
536 |
270 |
500 |
9 |
20,3 |
|
RVP-RPX 50-25 |
500 |
250 |
522 |
272 |
636 |
320 |
600 |
27,6 |
|
|
RVP-RPX 50-30 |
500 |
300 |
522 |
322 |
636 |
370 |
600 |
28,9 |
|
|
RVP-RPX 60-30 |
600 |
300 |
622 |
322 |
736 |
370 |
700 |
37,6 |
|
|
RVP-RPX 60-35 |
600 |
350 |
622 |
372 |
736 |
420 |
700 |
39,3 |
|
|
RVP-RPX 70-40 |
700 |
400 |
722 |
422 |
836 |
470 |
800 |
47,4 |
|
|
RVP-RPX 80-50 |
800 |
500 |
822 |
522 |
936 |
570 |
900 |
72,7 |
|
|
RVP-RPX 100-50 |
1000 |
500 |
1022 |
522 |
1136 |
570 |
1100 |
89,8 |
|
Варианты размещения рекуператора в канале в соответствии с ориентировкой колен
Эффективность пластинчатых рекуператоров в зависимости от скорости потока воздуха
Аэродинамические характеристики рекуператоров во фронтальном сечении (LxH)
Байпас, защита от замерзания
При температуре наружного воздуха ниже -10°С , необходимо выбрать установку предварительного подогрева воздуха перед рекуператором, который обеспечит повышение температуры воздуха на входе в рекуператор или установку байпаса. В противном случае, существует опасность замерзания и выход из строя всей вентсистемы.
Байпас рекуператора осуществляется при помощи установки заслонки и обводного канала на приточной ветке с целью обеспечения защиты от замерзания или в случае полностью автоматического отключения рекуператора в системах без охлаждения. Сечение канала байпаса должно составлять 40% сечения соединительных фланцев рекуператора.
Установка рекуператора с байпасом
Установка рекуператора без байпаса
1 – решетка наружная; 2 – канальный датчик температуры наружного воздуха; 3 – воздушная заслонка; 4 – фильтр;
5 – рекуператор; 6 – вентилятор; 7 – калорифер; 8 – канальный датчик температуры приточного воздуха;
9 – шумоглушитель; 10 – канальный датчик температуры вытяжного воздуха.
Маркировка:
Рекуператор RVP-RPX 40-20
где: RVP-RPX – обозначение рекуператора;
40-20 – типоразмер (по прямоугольному присоединительному сечению (LхH), см.
Не представленные в наличии модели доступны к поставке под заказ
