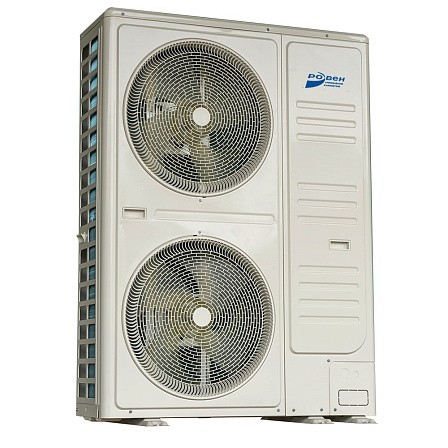

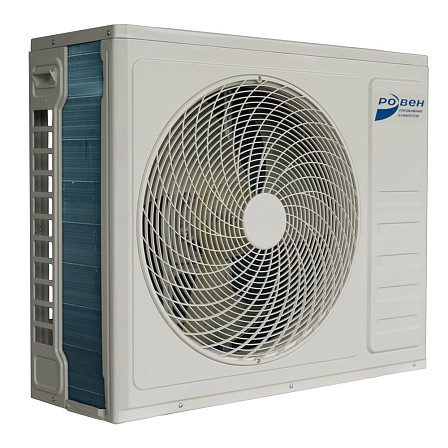

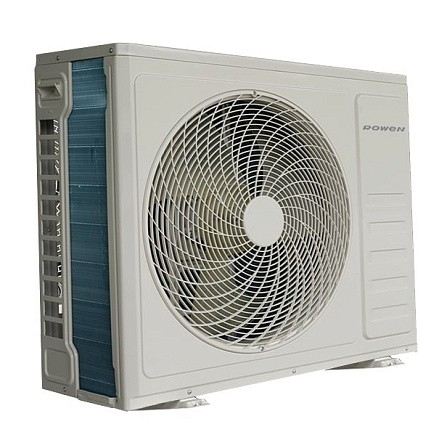

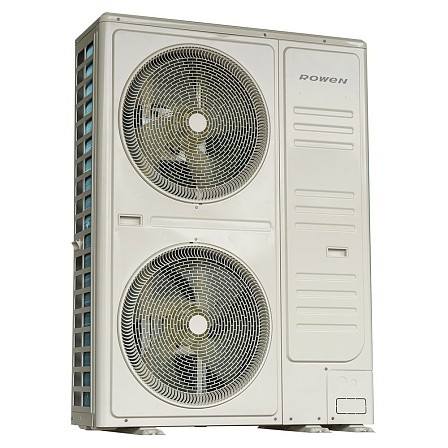

Блок наружный индивидуальный RMS-DC…-F
Индивидуальные наружные блоки RMS-DC…-F имеют компактный дизайн с фронтальным выдувом обработанного воздуха и могут устанавливаться не только на горизонтальную платформу, но и через специальные кронштейны на стену. Системы в основном ориентированы на объекты малоэтажного строительства, такие как загородные коттеджи, таунхаусы, небольшие офисные здания. Во всех наружных блоках Mini VRF используются надежные DC-инверторные роторные компрессоры производства Mitsubishi Electric (Япония).
Технические характеристики
|
Модель |
RMS-DC80-F |
RMS-DC100-F |
RMS-DC120-F |
RMS-DC140-F |
RMS-DC160-F |
RMS-DC180-F |
RMS-DC224-FX |
RMS-DC252-FX |
RMS-DC280-FX |
||
|
Холодопроизводительность (T1) |
Мощность |
БТЕ/ч |
27000 |
34000 |
41000 |
49000 |
54000 |
61500 |
76000 |
86000 |
96000 |
|
Мощность |
кВт |
8,0 |
10,0 |
12,0 |
14,5 |
16,0 |
18,0 |
22,4 |
25,2 |
28,0 |
|
|
Потребляемая мощность |
кВт |
2,55 |
2,75 |
3,05 |
4,10 |
4,80 |
5,25 |
7,20 |
8,25 |
9,10 |
|
|
Ток |
А |
11,6 |
12,5 |
13,9 |
18,6 |
21,8 |
24,20 |
11,50 |
13,20 |
14,60 |
|
|
EER |
БТЕ/(Вт·ч） |
10,6 |
12,4 |
13,4 |
12,0 |
11,3 |
11,7 |
10,6 |
10,4 |
10,5 |
|
|
EER |
W/W |
3,14 |
3,64 |
3,93 |
3,54 |
3,33 |
3,43 |
3,11 |
3,05 |
3,08 |
|
|
Теплопроизводительность (T1) |
Мощность |
БТЕ/ч |
34000 |
42000 |
48000 |
54000 |
61000 |
68000 |
84000 |
92000 |
105000 |
|
Мощность |
кВт |
10,0 |
12,0 |
14,0 |
16,0 |
18,0 |
20,0 |
24,5 |
27,0 |
30,8 |
|
|
Потребляемая мощность |
кВт |
2,85 |
3,05 |
3,35 |
3,80 |
4,70 |
5,20 |
7,10 |
8,00 |
8,50 |
|
|
Ток |
А |
13,0 |
13,9 |
15,3 |
17,3 |
21,4 |
23,5 |
11,4 |
13,6 |
15,2 |
|
|
COP |
W/W |
3,51 |
3,93 |
4,18 |
4,21 |
3,83 |
3,85 |
3,45 |
3,38 |
3,62 |
|
|
Уровень звукового давления |
дБ(А) |
54 |
55 |
56 |
56 |
56 |
55 |
58 |
59 |
61 |
|
|
Тип хладагента/Количество |
Тип |
|
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
|
Заправленный объем |
кг |
2,3 |
2,3 |
2,3 |
3,7 |
3,7 |
5,6 |
6,5 |
6,5 |
8,5 |
|
|
Расчетное давление |
MPa |
4.5/1.5 |
4.5/1.5 |
4.5/1.5 |
4.5/1.5 |
4.5/1.5 |
4.3/1.5 |
4.3/1.5 |
4.3/1.5 |
4.3/1.5 |
|
|
Электропитание |
220-240V～ 50/60Hz |
220-240V～ 50/60Hz |
220-240V～ 50/60Hz |
220-240V～ 50/60Hz |
220-240V～ 50/60Hz |
220-240V～ 50/60Hz |
380-415V 3N～50/60Hz |
380-415V 3N～50/60Hz |
380-415V 3N～50/60Hz |
||
|
Диапазон напряжения |
В |
198-264V |
198-264V |
198-264V |
198-264V |
198-264V |
198-264V |
340~460 |
340~460 |
340~460 |
|
|
Макс. мощность |
кВт |
6,2 |
6,2 |
6,2 |
7,26 |
7,26 |
7200 |
11000 |
11500 |
12000 |
|
|
Макс. ток |
А |
28,2 |
28,2 |
28,2 |
33,0 |
33,0 |
33,0 |
17,6 |
18,5 |
19,2 |
|
|
Компрессор |
Модель |
|
GTD226UKPA8LT6C |
GTD226UKPA8LT6C |
GTD226UKPA8LT6C |
GTH420SKPC8DQ |
GTD226UKPA8LT6C |
ATH420SDPC9EQ |
ATH550SKRC8FQ |
ATH550SKRC8FQ |
ATH550SKRC8FQ |
|
Тип |
|
Роторный компрессор |
Роторный компрессор |
Роторный компрессор |
Роторный компрессор |
Роторный компрессор |
Роторный компрессор |
Роторный компрессор |
Роторный компрессор |
Роторный компрессор |
|
|
Марка |
|
HIGHLY |
HIGHLY |
HIGHLY |
HIGHLY |
HIGHLY |
HIGHLY |
HIGHLY |
HIGHLY |
HIGHLY |
|
|
Диапазон частоты |
Гц |
15~120 |
15~120 |
15~120 |
15~120 |
15~120 |
15~120 |
15~110 |
15~110 |
15~110 |
|
|
ТЭН подогрева компрессора |
В |
20 |
20 |
20 |
30 |
30 |
30 |
30 |
30 |
30 |
|
|
Двигатель вентилятора наружного блока |
Модель |
|
ZW511B500037 |
ZW511B500037 |
ZW511B500037 |
ZW511D000017 |
ZW511D000017 |
RD85HA2 |
SIC-81FW-F1160-1 |
SIC-81FW-F1160-1 |
SIC-81FW-F1160-1 |
|
Тип |
|
DC |
DC |
DC |
DC |
DC |
DC |
DC |
DC |
DC |
|
|
Количество |
шт |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
|
|
Потребляемая мощность |
В |
85 |
85 |
85 |
200 |
200 |
85×2 |
160x2 |
160x2 |
160x2 |
|
|
Скорость (Выс./Средн./Низк.) |
об/мин |
850 |
850 |
850 |
700 |
700 |
850 |
860 |
860 |
860 |
|
|
Вентилятор |
Материал |
|
ASG20 |
ASG20 |
ASG20 |
ASG20 |
ASG20 |
ASG20 |
ASG20 |
ASG20 |
ASG20 |
|
Тип |
|
Осевой 550mm |
Осевой 550mm |
Осевой 550mm |
Осевой 600mm |
Осевой 600mm |
Осевой 531mm |
Осевой 551mm |
Осевой 551mm |
Осевой 551mm |
|
|
Режим привода |
|
Прямой привод |
Прямой привод |
Прямой привод |
Прямой привод |
Прямой привод |
Прямой привод |
Прямой привод |
Прямой привод |
Прямой привод |
|
|
Кол-во |
|
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
|
|
Объем воздуха |
м3/ч |
4300 |
4300 |
4300 |
5300 |
5300 |
7000 |
10500 |
10500 |
10500 |
|
|
Теплообменник |
Размер u-образной трубки |
|
φ7 |
φ7 |
φ7 |
φ7 |
φ7 |
φ7 |
φ7 |
φ7 |
φ7 |
|
Шаг трубки (a)* |
мм |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
|
|
Расстояние между ламелями |
мм |
1,4 |
1,4 |
1,4 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
Тип ламелей |
|
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
|
|
Габариты (Д*В*Ш) |
мм |
994×756×36.4 |
994×756×36.4 |
994×756×36.4 |
1112×798×36.4 |
1112×798×36.4 |
875×1302×54.6 |
1017×1512×54.6 |
1017×1512×54.6 |
1017×1512×54.6 |
|
|
Диаметры подключений |
Жидкость |
дюйм |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
|
Газ |
дюйм |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
3/4'' |
7/8''(22.2) |
7/8''(22.2) |
7/8''(22.2) |
|
|
Макс. перепад высоты (высокий напор) |
м |
20(20) |
20(20) |
20(20) |
20(20) |
20(20) |
30(20) |
30(20) |
30(20) |
30(20) |
|
|
Макс. длина трубопровода |
м |
50 |
50 |
50 |
50 |
50 |
120 |
120 |
120 |
120 |
|
|
Максимальная длина трубопровода до первого внутреннего блока |
м |
35 |
35 |
35 |
35 |
35 |
70 |
70 |
70 |
70 |
|
|
Размеры (ШxВxГ) |
Наружный блок |
мм |
910×803×359 |
910×803×359 |
910×803×359 |
1010×850×410 |
1010×850×410 |
950×1330×340 |
1120×1560×400 |
1120×1560×400 |
1120×1560×400 |
|
Масса без упаковки |
Наружный блок |
кг |
52 |
52 |
52 |
75 |
75 |
99 |
130 |
130 |
140 |
|
Размер упаковки (ШxВxГ) |
Наружный блок |
мм |
1022×835×480 |
1022×835×480 |
1022×835×480 |
1145×970×535 |
1145×970×535 |
1080×1380×430 |
1250×1721×560 |
1250×1721×560 |
1250×1721×560 |
|
Масса с упаковкой |
Наружный блок |
кг |
55 |
55 |
55 |
87 |
87 |
110 |
145 |
145 |
163 |
|
Диапазон температур наружного воздуха при охлаждении |
Наружный блок |
°С |
-5~56 |
-5~56 |
-5~56 |
-5~56 |
-5~56 |
-5~56 |
-5~56 |
-5~56 |
-5~56 |
|
Внутренний блок |
°С |
16~32 |
16~32 |
16~32 |
16~32 |
16~32 |
16~32 |
16~32 |
16~32 |
16~32 |
|
|
Диапазон температур наружного воздуха при нагреве |
Наружный блок |
°С |
-25~28 |
-25~28 |
-25~28 |
-25~28 |
-25~28 |
-25~28 |
-25~28 |
-25~28 |
-25~28 |
|
Внутренний блок |
°С |
15~31 |
15~31 |
15~31 |
15~31 |
15~31 |
15~31 |
15~31 |
15~31 |
15~31 |
|
Примечание
Технические характеристики основаны на следующих условиях:
Охлаждение: Температура в помещении 27°С по сухому термометру/19°С по мокрому термометру, температура на улице 35°С по сухому термометру/24°С по мокрому термометру.
Нагрев: Температура в помещении 20°С по сухому термометру/15°С по мокрому термометру, а температура на улице 7°С по сухому термометру/6°С по мокрому термометру.
Эквивалентная длина трубопровода: 5 м; Перепад между блоками: 0 м; Напряжение: 230 В.
Уровень шума: Уровень звукового давления во внутреннем блоке, измеряется в точке на расстоянии 1,5 м вниз от центра блока.
Уровень звукового давления во внешнем блоке, измеряется в точке на расстоянии 1,0 м перед блоком.
В связи с постоянным совершенствованием оборудования технические характеристики могут быть изменены без предварительного уведомления.
Не представленные в наличии модели доступны к поставке под заказ
