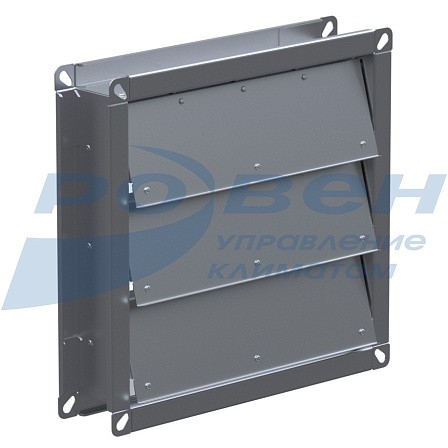

Клапан избыточного давления КИД
Клапан избыточного давления КИД – лепестковый клапан избыточного давления для контролируемого сброса давления, являющегося избыточным для системы, в которой необходимо контролировать данный параметр.
Применяемость данного клапана регламентируется требованиями
СП 7.13130.2013. Величина избыточного давления, по отношению к наветренному фасаду, в защищаемых объёмах должна быть не менее 20 Пa. Также, нормами регламентируется максимальный перепад давления, возникающий в системе, где предполагается установка данного клапана, который не должен превышать 150 Пa.
Климатическое исполнение и категория размещения клапана КИД по ГОСТ 15150 – У2. Температура перемещаемой среды от -45 °С до +45 °С, при условии отсутствия прямого воздействия атмосферных осадков по ГОСТ 15150.
Пространственная ориентация – строго вертикально.
Клапан состоит из корпуса коробчатого типа и ламелей, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания ламели клапана соединены системой рычагов и тяг. В корпус клапана встроен настраиваемый пружинный механизм регулирования давления для открытия клапана.

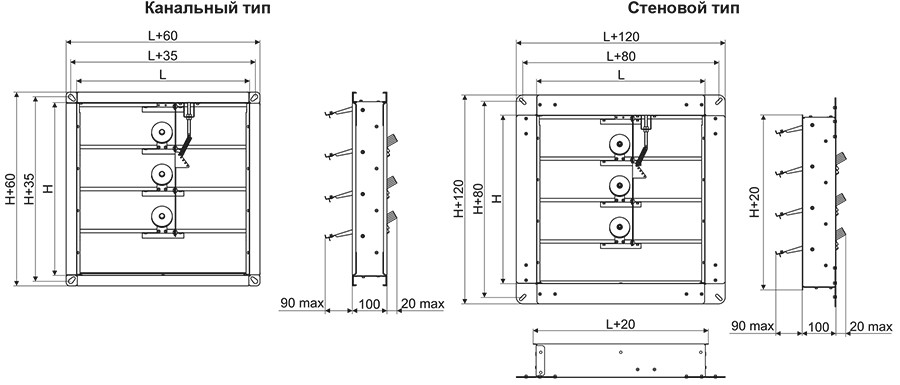

Габаритные и присоединительные размеры клапанов
Минимальный размер клапана (LхH) – 250х250 мм, далее с шагом 50 мм по любой стороне.
Максимальный размер (LхH) – 1000х1000 мм.
Типоразмерный ряд и значения площади живого сечения прямоугольных клапанов канального и стенового исполнений, м2
Расчёт необходимой площади живого сечения клапана КИД
Формула расчёта живого сечения клапана с открытой дверью эвакуационного выхода:
Где:
Vд – Скорость потока воздуха в открытой двери при закрытом клапане, м/с;
Sд – Площадь открытой двери, м2;
kп – Постоянный коэффициент, учитывающий сопротивление клапана (1,75);
∆Р – Минимальное давление срабатывания клапана, Па (от 20);
ρ – Плотность воздуха в помещении, кг/м3 (в норме – 1,2 кг/м3).
Где:
Pатм – Атмосферное давление, Па (в зависимости от места установки клапана);
M – Молярная масса, 29 г/моль;
R – Газовая постоянная, 8,314 Дж/(моль·К);
T – Температура воздуха в Кельвинах (К).
Пример расчёта минимального живого сечения клапана, для помещения с температурой Т = 25 °С (298,15К) при атмосферном давлении Pатм = 754 мм рт. ст. (100525 Па):
– плотность воздуха в помещении
– живое сечение клапана
Приведенные формулы несут рекомендательный характер. Для получения полной информации по подбору живого сечения клапана КИД в зависимости от условий эксплуатации, обратитесь в проектную организацию.
