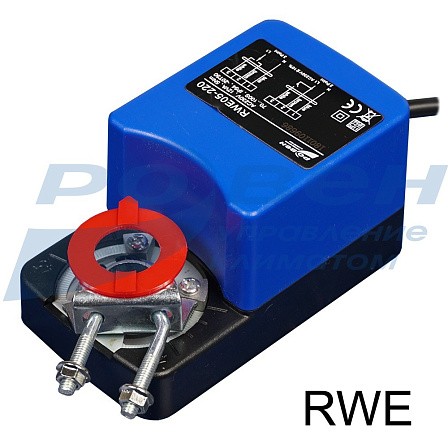

Электропривод RWE10-24P
Электропривод без возвратной пружины предназначен для управления воздушными заслонками и клапанами.
Габаритные размеры электроприводов
|
Тип привода |
A |
B |
В1 |
C |
Размер вала (оси), мм |
Масса, кг |
|
RWE10-24P |
137 |
62,8 |
42,5 |
85,2 |
Ø 10...16 / □ 7...12 |
1,0 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWE10-24P |
24 |
10 |
<2 |
2,0/1,0 |
-30...+50 |
80...110 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
Электрическая схема подключения электроприводов
