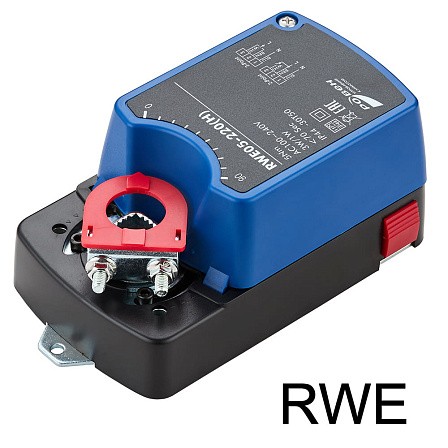

Электропривод RWE05-24P(H)

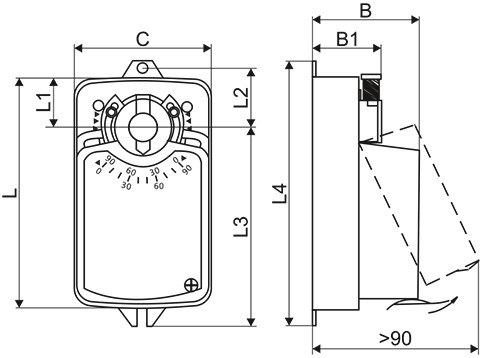

Габаритные размеры
|
Модель |
B |
B1 |
C |
L |
L1 |
L2 |
L3 |
L4 |
Размер вала (оси), мм |
Масса, кг |
|
RWE05 |
65 |
43 |
84,8 |
145,6 |
31,3 |
36,5 |
124,5 |
165,5 |
Ø 6...16 / □ 8х8...12х12 |
<0,75 |
Технические характеристики
|
Модель |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWE05-24P(H) |
24 |
5 |
<1,2 |
3,0/1,0 |
-30...+50 |
<70 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрические схемы подключения
