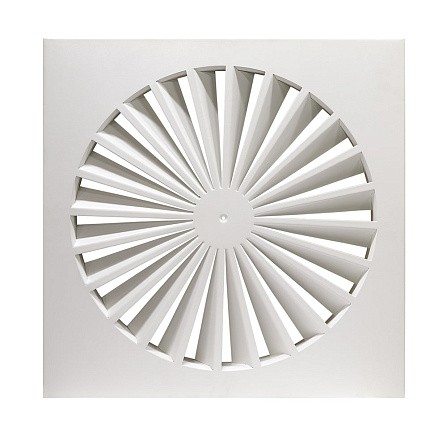

Диффузор вихревой SW 600x600 (Swirl diffuser)
Потолочные вихревые диффузоры типа SW с неподвижными пластинами предназначен для подачи воздуха в помещение. Диффузоры можно устанавливать в подвесных потолках.
Конструкция направляющих пластин и их расположение, создают вихревой поток воздуха, что обеспечивает высокую скорость выхода воздуха в окружающую среду.
Разбитые на сектор направляющие пластины создают одинаковый поток воздуха по всему вентиляционному каналу. Эти диффузоры можно использовать на высоте от 2,6 до 4 метров, при перепаде температур до 12°С.

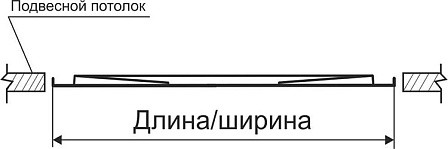

Подходит по размеру к панели подвесного потолка.
Диффузоры также могут подключаться к воздуховоду с помощью камеры статического давления.
Диффузоры изготовлены из стали и окрашены в белый цвет RAL 9016.
Технические характеристики
|
Размер диффузора, мм |
600х600 |
|
Присоединительный размер, Ø мм |
540 |
|
Минимальная высота от пола, м |
2,6 |
Аэродинамические и акустические характеристики
|
Тип диффузора |
Расход воздуха на диффузор, м3/ч |
Уровень звуковой мощности, дБ(А) |
Эффективная площадь выхода воздуха, м2 |
||
|
min |
max |
min |
max |
||
|
600х600 |
290 |
600 |
20 |
40 |
0,0295 |
График звуковой мощности и потери давления
* График дан при использовании диффузора с камерой статического давления
