Клапан с подогревом типа ВКп
Воздушные алюминиевые клапаны с подогревом ВКп предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.
Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.
Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.

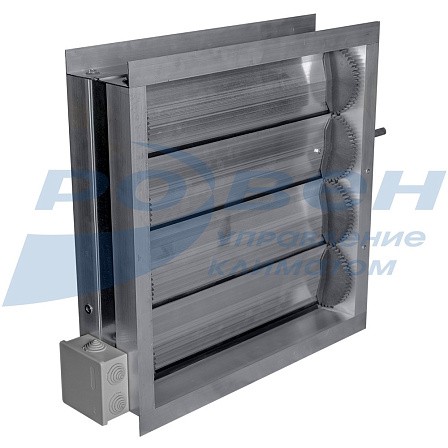

Воздушные клапаны ВКп состоят из корпуса, поворотных ламелей, профильных резиновых морозоустойчивых уплотнителей (закрепляемых в местах соприкосновения ламелей), опорных пластин, шестерен, привода (поставляется отдельно) и нагревательных элементов.
В пазах профиля ВКп размещаются пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей ламелей. К втулкам крепятся пластмассовые шестерни, осуществляющие кинематическую связь между ламелями.
Приводная ось клапанов ВКп имеет квадратное сечение □12мм.
Клапан ВКп оснащён нагревательными элементами внутри ламелей.
Высота ламелей - 100 мм. Для клапанов с высотой (H) кратной 50 мм зазор внизу изделия закрывается оцинкованным уголком 50 мм.
Минимальный и максимальный размеры клапана ВКп в соответствии с таблицей, с шагом 50 мм по любой стороне.
|
Длина (L), мм |
Высота (H), мм |
|
от 200 до 1400 (без перегородки) количество осей привода - 1 шт* |
от 200 до 2000 |
|
от 1450 до 2900 (с перегородкой) удлинённая ось привода - 1 шт* |
* Дополнительные оси устанавливаются по запросу.
Габаритные и присоединительные размеры клапанов типа ВКп (мм)
* Вылет оси: 15 мм - под ручной привод, 90 мм - под электропривод.
Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКп (мм)
|
Н |
H1 |
Н |
H1 |
Н |
H1 |
Н |
H1 |
Н |
H1 |
|
200 |
210,4 |
600 |
615,2 |
1000 |
1020 |
1400 |
1424,8 |
1800 |
1829,6 |
|
250 |
260,4 |
650 |
665,2 |
1050 |
1070 |
1450 |
1474,8 |
1850 |
1879,6 |
|
300 |
311,6 |
700 |
716,4 |
1100 |
1121,2 |
1500 |
1526 |
1900 |
1930,8 |
|
350 |
361,6 |
750 |
766,4 |
1150 |
1171,2 |
1550 |
1576 |
1950 |
1980,8 |
|
400 |
412,8 |
800 |
817,6 |
1200 |
1222,4 |
1600 |
1627,2 |
2000 |
2032 |
|
450 |
462,8 |
850 |
867,6 |
1250 |
1272,4 |
1650 |
1677,2 |
|
|
|
500 |
514 |
900 |
918,8 |
1300 |
1323,6 |
1700 |
1728,4 |
|
|
|
550 |
564 |
950 |
968,8 |
1350 |
1373,6 |
1750 |
1778,4 |
|
|
По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.
По отдельному запросу рассматривается возможность поставки привода или клапан вместе с приводом.
С информацией об электроприводах (модели RWE.., RWF...) можно ознакомиться в разделе «Электроприводы».
Мощности тэнов, установленных на клапанах ВКп, кВт
Аэродинамические характеристики
Электрическая схема подключения нагревательных элементов клапана ВКп
МАРКИРОВКА:
Воздушный клапан ВКп-600*350-ЭП
где: ВК – тип воздушного клапана;
600*350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
ЭП – исполнение клапана с площадкой под электропривод.
Воздушный клапан ВКп-600*350(Р-Iк/220)
где: ВКп – тип воздушного клапана с подогревом;
600*350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
350(Р-Iк/220):
50 – сторона расположения привода;
Р - тип привода (Р - электрический реверсивный привод;
М - электромеханический привод с возвратной пружиной;
Iк – обозначение производителя привода (Iк – Allfa/Nenutec/Lufberg, IIк – Siemens);
220 – напряжение питания привода, В.
