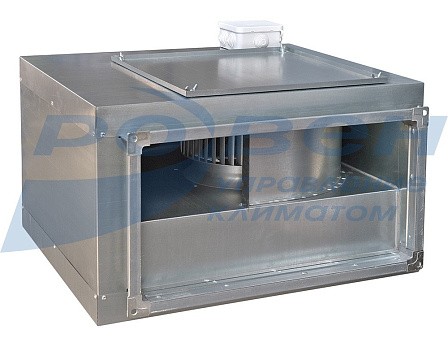

Вентиляторы канальные прямоугольные VCP-SH

- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Корпус VCP-SH cнабжен дополнительным шумоизолирующим корпусом

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Корпус вентилятора снабжен дополнительным шумоизолирующим корпусом
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ (производство Китай).
- Температура перемещаемого воздуха от -30°С до +40°С

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.

Вентиляторы канальные прямоугольные серий VCP, VCP-SH.pdf

896,2 КБ Скачать

Габаритные и присоединительные размеры

VCP-SH габариты.jpg

Модель	L	L1	Н	Н1	Н2	C
VCP-SH 40-20	400	500	200	300	356	590
VCP-SH 50-25	500	600	250	350	406	618
VCP-SH 50-30	500	600	300	400	455	642
VCP-SH 60-30	600	700	300	425	481	702
VCP-SH 60-35	600	700	350	475	531	722
VCP-SH 70-40	700	800	400	525	581	867
VCP-SH 80-50	800	900	500	625	681	957
VCP-SH 100-50	1000	1100	500	625	681	1107

Технические характеристики

Модель	Напряжение/ частота, В/50Гц	Число фаз	Потребляемая мощность, кВт	Ток, А	Частота вращения, об/мин	Масса, кг	Регулятор скорости	Схема подключения
VCP-SH-40-20/20-GQ/4Е	220	1	0,33	1,52	1500	20,3	СРМ-500W	Схема №1
VCP-SH-40-20/20-GQ/4D	380	3	0,33	0,63	1500	20,3	GD20-0R7G-4	Схема №3
VCP-SH-50-25/22-GQ/4Е	220	1	0,51	2,3	1500	26,5	СРМ-800W	Схема №1
VCP-SH-50-25/22-GQ/4D	380	3	0,49	0,82	1500	26,6	GD20-0R7G-4	Схема №4
VCP-SH-50-25/22-GQ/6D	380	3	0,3	0,81	1000	26,3	GD20-0R7G-4	Схема №4
VCP-SH-50-30/25-GQ/4Е	220	1	0,9	4,1	1500	33,0	СРМ-1000W	Схема №2
VCP-SH-50-30/25-GQ/4D	380	3	0,87	1,8	1500	33,0	GD20-0R7G-4	Схема №4
VCP-SH-50-30/25-GQ/6Е	220	1	0,32	1,6	1000	32,6	СРМ-500W	Схема №1
VCP-SH-50-30/25-GQ/6D	380	3	0,32	0,81	1000	32,6	GD20-0R7G-4	Схема №4
VCP-SH-60-30/28-GQ/4Е	220	1	1,6	7,3	1500	43,3	Трансф-ый регулятор	Схема №2
VCP-SH-60-30/28-GQ/4D	380	3	1,7	3,2	1500	43,4	GD20-1R5G-4	Схема №4
VCP-SH-60-30/28-GQ/6Е	220	1	0,45	2,2	1000	42,9	СРМ-500W	Схема №2
VCP-SH-60-30/28-GQ/6D	380	3	0,45	0,85	1000	43,0	GD20-0R7G-4	Схема №4
VCP-SH-60-35/31-GQ/4E	220	1	2,25	10,0	1500	50,9	Трансф-ый регулятор	Схема №2
VCP-SH-60-35/31-GQ/4D	380	3	2,2	4,0	1500	50,8	GD20-1R5G-4	Схема №4
VCP-SH-60-35/31-GQ/6Е	220	1	0,72	3,6	1000	46,2	СРМ-800W	Схема №2
VCP-SH-60-35/31-GQ/6D	380	3	0,78	1,5	1000	46,7	GD20-0R7G-4	Схема №4
VCP-SH-70-40/35-GQ/4D	380	3	3,5	5,9	1500	66,7	GD20-004G-4	Схема №4
VCP-SH-70-40/35-GQ/6D	380	3	1,15	2,3	1000	62,4	GD20-0R7G-4	Схема №4
VCP-SH-80-50/40-GQ/4D	380	3	4,8	8,0	1500	101,2	GD20-004G-4	Схема №4
VCP-SH-80-50/40-GQ/6D	380	3	2,8	4,85	1000	94,5	GD20-2R2G-4	Схема №4
VCP-SH-80-50/40-GQ/8D	380	3	1,7	3,7	750	94,2	GD20-1R5G-4	Схема №4
VCP-SH-100-50/45-GQ/6D	380	3	3,5	6,0	1000	116,5	GD20-004G-4	Схема №4
VCP-SH-100-50/45-GQ/8D	380	3	2,0	4,1	750	116,3	GD20-1R5G-4	Схема №4

Шумовые характеристики канальных вентиляторов

Модель	Зона измерения	Общий, дБА	Уровень звуковой мощности, дБ в октавных полосах частот, Гц
Модель	Зона измерения	Общий, дБА	63	125	250	500	1000	2000	4000	8000
VCP-SH 40-20/20-GQ/4Е	в канал	63	41	43	51	57	61	54	51	52
VCP-SH 40-20/20-GQ/4Е	к окружению	44	20	22	31	37	40	37	35	35
VCP-SH 40-20/20-GQ/4D	в канал	69	55	68	65	60	56	55	53	46
VCP-SH 40-20/20-GQ/4D	к окружению	60	33	41	58	51	59	44	40	33
VCP-SH 50-25/22-GQ/4Е	в канал	63	50	44	50	58	59	55	53	51
VCP-SH 50-25/22-GQ/4Е	к окружению	49	29	27	33	43	44	38	42	40
VCP-SH 50-25/22-GQ/4D	в канал	66	40	47	53	59	62	59	56	55
VCP-SH 50-25/22-GQ/4D	к окружению	50	20	30	35	44	47	41	40	41
VCP-SH 50-25/22-GQ/6D	в канал	66	40	47	53	59	62	59	56	55
VCP-SH 50-25/22-GQ/6D	к окружению	50	20	30	35	44	47	41	40	41
VCP-SH 50-30/25-GQ/4Е	в канал	65	53	50	52	55	59	58	58	56
VCP-SH 50-30/25-GQ/4Е	к окружению	48	34	33	37	43	44	39	39	35
VCP-SH 50-30/25-GQ/4D	в канал	70	45	55	54	60	65	63	62	63
VCP-SH 50-30/25-GQ/4D	к окружению	51	26	35	40	44	48	43	42	41
VCP-SH 50-30/25-GQ/6Е	в канал	65	53	50	52	55	59	58	58	56
VCP-SH 50-30/25-GQ/6Е	к окружению	48	34	33	37	43	44	39	39	35
VCP-SH 50-30/25-GQ/6D	в канал	70	45	55	54	60	65	63	62	63
VCP-SH 50-30/25-GQ/6D	к окружению	51	26	35	40	44	48	43	42	41
VCP-SH 60-30/28-GQ/4Е	в канал	70	67	59	54	61	66	64	61	59
VCP-SH 60-30/28-GQ/4Е	к окружению	52	44	37	41	44	48	44	41	40
VCP-SH 60-30/28-GQ/4D	в канал	75	52	64	58	65	70	69	66	64
VCP-SH 60-30/28-GQ/4D	к окружению	56	33	42	42	46	53	48	45	45
VCP-SH 60-30/28-GQ/6Е	в канал	70	67	59	54	61	66	64	61	59
VCP-SH 60-30/28-GQ/6Е	к окружению	52	44	37	41	44	48	44	41	40
VCP-SH 60-30/28-GQ/6D	в канал	63	59	62	57	56	58	56	54	46
VCP-SH 60-30/28-GQ/6D	к окружению	51	37	51	52	48	46	42	40	36
VCP-SH 60-35/31-GQ/4E	в канал	76	56	61	59	64	72	69	67	66
VCP-SH 60-35/31-GQ/4E	к окружению	56	36	41	40	47	53	48	48	47
VCP-SH 60-35/31-GQ/4D	в канал	76	56	61	59	64	72	69	67	66
VCP-SH 60-35/31-GQ/4D	к окружению	56	36	41	40	47	53	48	48	47
VCP-SH 60-35/31-GQ/6E	в канал	66	64	67	58	60	61	60	58	54
VCP-SH 60-35/31-GQ/6E	к окружению	55	43	52	56	53	50	46	45	40
VCP-SH 60-35/31-GQ/6D	в канал	66	64	67	58	60	61	60	58	54
VCP-SH 60-35/31-GQ/6D	к окружению	55	43	52	56	53	50	46	45	40
VCP-SH 70-40/35-GQ/4D	в канал	79	60	60	66	68	76	73	69	68
VCP-SH 70-40/35-GQ/4D	к окружению	62	41	41	49	55	58	54	52	51
VCP-SH 70-40/35-GQ/6D	в канал	69	67	66	60	63	65	63	61	55
VCP-SH 70-40/35-GQ/6D	к окружению	60	49	57	57	59	55	50	46	41
VCP-SH 80-50/40-GQ/4D	в канал	81	72	75	75	71	76	75	71	67
VCP-SH 80-50/40-GQ/4D	к окружению	72	57	68	69	67	69	64	60	58
VCP-SH 80-50/40-GQ/6D	в канал	76	65	68	65	69	72	71	67	61
VCP-SH 80-50/40-GQ/6D	к окружению	64	49	57	60	62	60	55	51	50
VCP-SH 80-50/40-GQ/8D	в канал	76	65	68	65	69	72	71	67	61
VCP-SH 80-50/40-GQ/8D	к окружению	64	49	57	60	62	60	55	51	50
VCP-SH 100-50/45-GQ/6D	в канал	75	68	73	71	72	70	68	62	59
VCP-SH 100-50/45-GQ/6D	к окружению	67	53	62	61	61	63	61	56	54
VCP-SH 100-50/45-GQ/8D	в канал	70	73	85	76	66	64	63	61	58
VCP-SH 100-50/45-GQ/8D	к окружению	55	60	63	52	49	47	47	45	43

Электрические схемы подключение

Электрические схемы VCP, VCP-SH общие.jpg

МАРКИРОВКА

Вентилятор канальный прямоугольный VCP-SH в шумоизолирующем корпусе, типоразмер 80-50; укомплектован рабочим колесом GQ с диаметром 40 cм; вентилятор общепромышленного исполнения; мощностью электродвигателя N=4,8 кВт и частотой вращения рабочего колеса n=1500 об/мин.

VCP-SH маркировка.jpg
